Intégration d'un routeur

Plusieurs réseaux

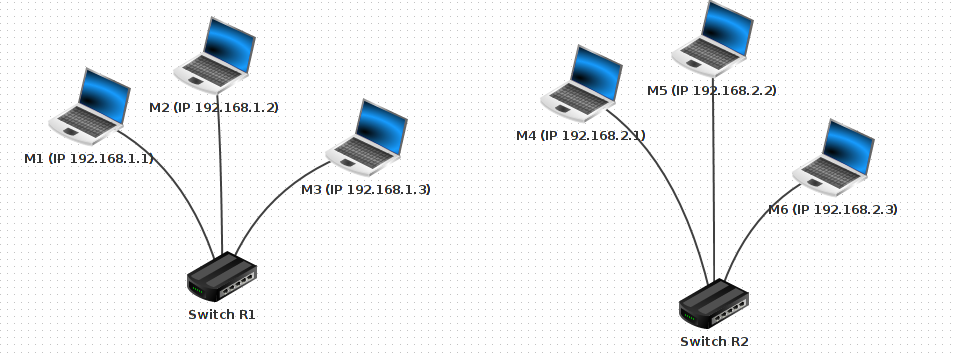

  • Construire un réseau R1 composé d'un switch et des machines M1 (IP 192.168.1.1), M2 (IP 192.168.1.2), M3 (IP 192.168.1.3).
  • Construire un réseau R2 composé d'un switch et des machines M4 (IP 192.168.2.1), M5 (IP 192.168.2.2), M6 (IP 192.168.2.3).

Pusieurs réseaux

Le réseau 1 a pour adresse 192.168.1.0. Le réseau 2 a pour adresse 192.168.2.0.

Intégration d'un routeur

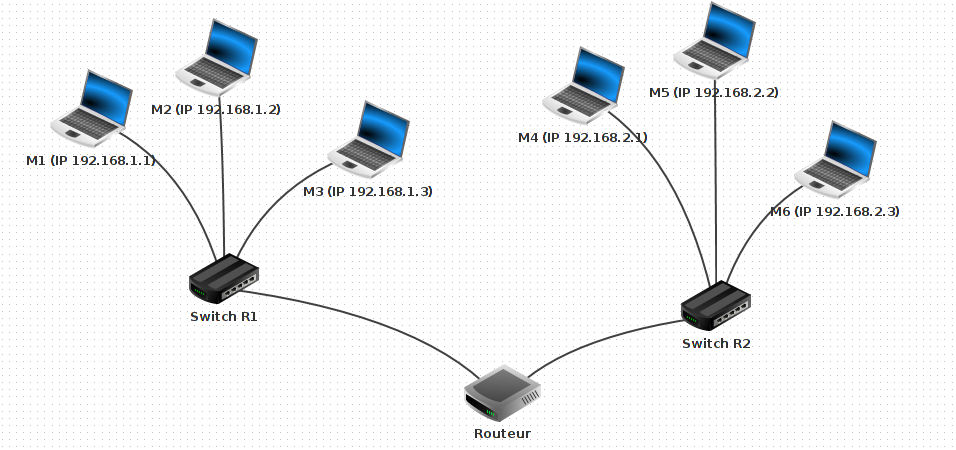

Nous allons relier les deux réseaux précédents en ajoutant un routeur.

Pusieurs réseaux

Ce routeur sera muni de deux interfaces.

  • Sur le routeur, il est nécessaire de fournir deux adresses:
    • une pour l'interface réseau relié au réseau R1,
    • une pour l'interface réseau reliée au réseau R2.

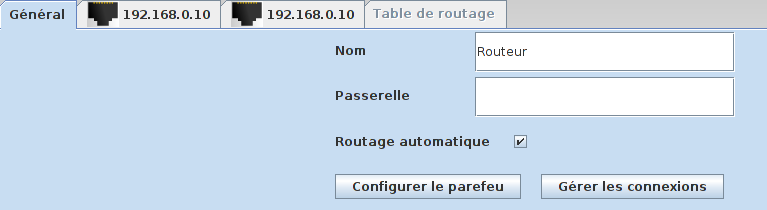

  • Cliquer sur le routeur et sélectionner "routage automatique". config routeur

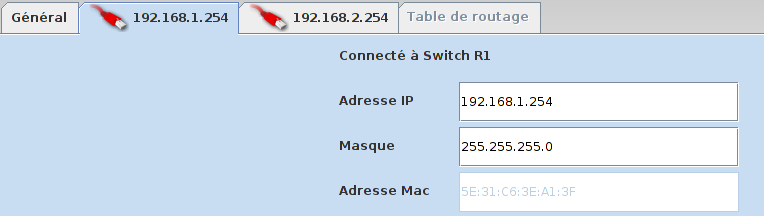

  • Configurez les adresses des interfaces:

config routeur

Passerelle

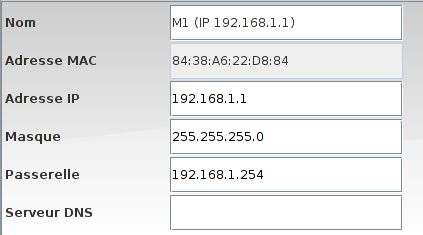

Pour chaque machine du réseau R1, renseigner l'adresse du routeur 192.168.1.254 dans le champ "Passerelle" (gateway).

Pour chaque machine du réseau R2, renseigner l'adresse du routeur 192.168.2.254 dans le champ "Passerelle" (gateway).

Test du réseau

ping

Nous pouvons maintenant tester le fonctionnement
en faisant un ping entre deux machines appartenant ou non au même réseau.

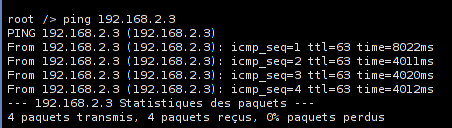

Exemple de ping depuis M1 vers M6:
ping

traceroute

Traceroute

La commande traceroute permet de suivre le chemin emprunté par un paquet entre 2 machines.

Exemple de traceroute entre M1 et M6:

Traceroute
